Установка и подключение системы отопления

Просмотров: 107

За окном холодно и сыро, как хочется подольше наслаждаться теплом квартиры. Однако все чаще жители квартир замечают у себя еле теплые батареями и завидуют владельцам своих домов. Но для теплого и уютного дома необходимо правильно произвести монтаж системы отопления.

Отопление дома целесообразнее планировать на этапе строительства, это даст возможность рациональнее поместить трубы и радиаторы и определить подходящее помещение для котельной.

Для людей, которые ранее не занимался конструированием отопительных систем, важно четко понимать из чего она состоит. Котел, трубы и батареи – основные, но далеко все элементы, с которыми вы познакомитесь при проектировании отоплении. Итак, котел можно по праву назвать сердцем отопления. Он вырабатывает тепло, которое передается с помощью теплоносителя к радиаторам. Котлы различаются не только по мощности, но и применимому топливу.

Для подсчета необходимого количества труб, нужно сначала определить какую схему разводки вы планируете делать.

Разводка системы отопления

Выделяют однотрубную и двухтрубную схемы отопления. Давайте выясним, в чем отличия и особенности монтажа каждой из них. При использовании однотрубной системы радиаторы соединяются последовательно, нет расширительного бачка и вертикальных стояков. Горизонтальный трубопровод соединяет на уровне пола котел с батареями, а потом возвращается к котлу.

При использовании двухтрубной системы батареи соединены параллельно. К ним подводиться две трубы, одна для подачи теплоносителя, а другая его отводит. При этом важно запомнить, что подача должна производиться в верней точке радиатора, а обратка подсоединяется к нижней. Для подключения системы отопления с двухтрубной разводкой, также нужно определиться по какой схеме теплоноситель будет подаваться к батареям по лучевой или коллекторной.

При лучевой укладке труба подачи размещается под потолком и к каждому радиатору опускается свой стояк. Коллекторная схема более современная. Для ее применения на чердачном помещении устанавливается коллектор, состоящий из специально спроектированной конструкции труб, в котором и происходит распределение теплоносителя и установлены запорные краны.

При выборе типа развязки важно понимать, что однотрубная схема позволяет значительно сэкономить на покупке и укладки труб, но она не идеальна и имеет свои недостатки. Наиболее важный из них заключается в том, что происходят значительные потери температуры теплоносителя от радиатора к радиатору из-за последовательного соединения.

Двухтрубная схема более затратная на этапе закупки и монтаже труб, запорной аппаратуры и кранов, но она наиболее практичная в применении. Она обеспечивает рациональное распределение теплоносителя в отопительной системе благодаря параллельному соединению радиаторов.

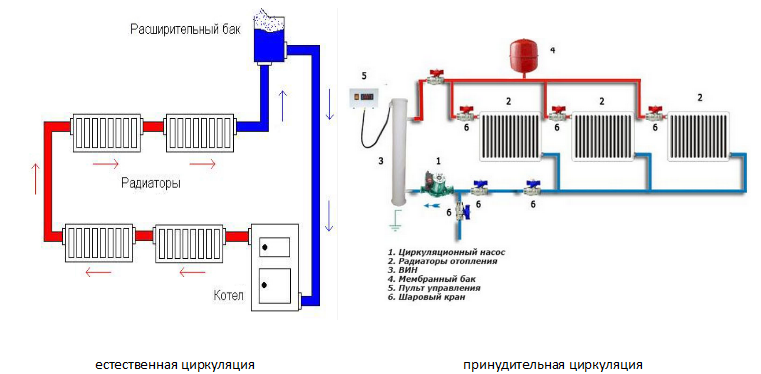

Кроме схемы разводки труб нужно определиться будет ли отопление с естественной или принудительной циркуляцией. Для обеспечения принудительной циркуляции устанавливается насос, который и будет нагнетать дополнительное давление в трубах. Главное правильно расположить насос. Его ставят только на обратной трубе возле отопительного котла, чтобы соединительные части насосы не подвергались влиянию высокой температуры.

Если вы все же решили сделать отопительную систему самостоятельно, то следующая информация поможет систематизировать полученные ранее знания.

Система отопления своими руками

Вдобавок к уже известному оборудованию системы отопления для монтажа важно не забыть купить крепежные детали, а также кронштейны, ниппели, тройники, прокладки. Для качественной герметизации мест соединения в процессе монтажа необходимо выполнить обвязку всех составных частей, с помощью специальных материалов.

Главные правила, о которых важно помнить при монтаже системы отопления:

1. Батареи нужно располагать возле оконных проемов;
2. Необходимо чтобы промежуток между полом и нижней точки батареи был больше или равен 10 см, а дистанция от подоконника до верхней точки – больше или равна 60 см;
3. Батареи везде обязательно размещаются на одной высоте;
4. Ребра батарей должны располагаться строго вертикально;
5. Обязательным условием грамотно спроектированной системы, является наличие хотя бы одного слива. Это надо для полной замены теплоносителя в системе, которая должна периодически проводиться.

Когда монтаж системы закончен, нужно заполнить ее теплоносителем и провести пробный запуск. Он покажет, есть ли нарушение герметичности на стыках. Чаще всего неприятности появляются в местах стыковки, где обвязка была выполнена некачественно.

Очень важно правильно провести расчеты, тогда вы сможете выбрать наиболее выгодное для решения конкретных задач оборудование. Если вы правильно выбрали оборудование и грамотно провели разводку труб, не забыв при этом о соблюдении правил монтажа, то отопление вашего дома будет создавать комфортную атмосферу тепла и уюта на долгие годы.
